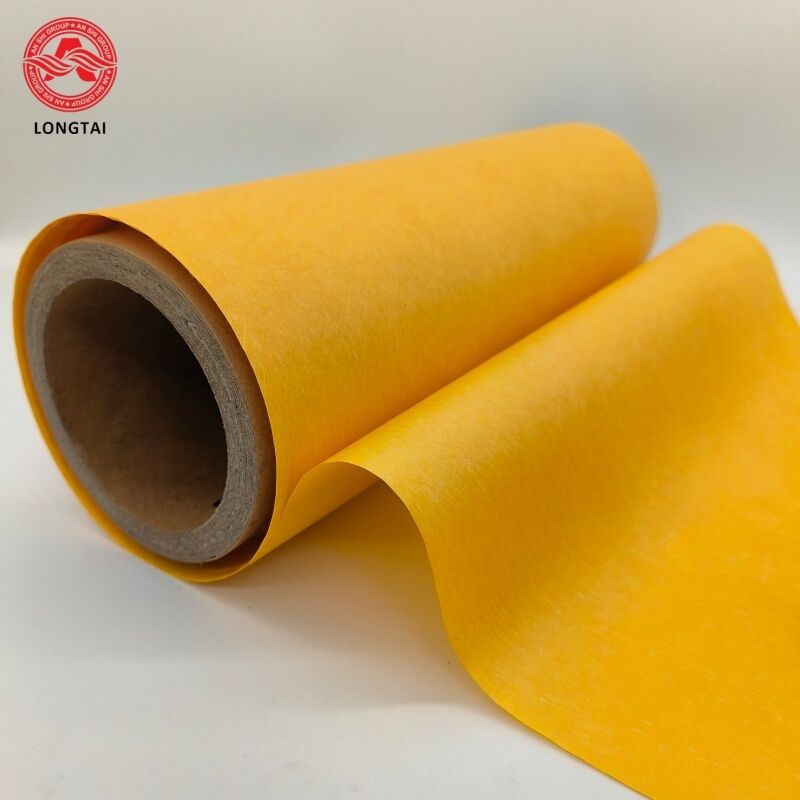

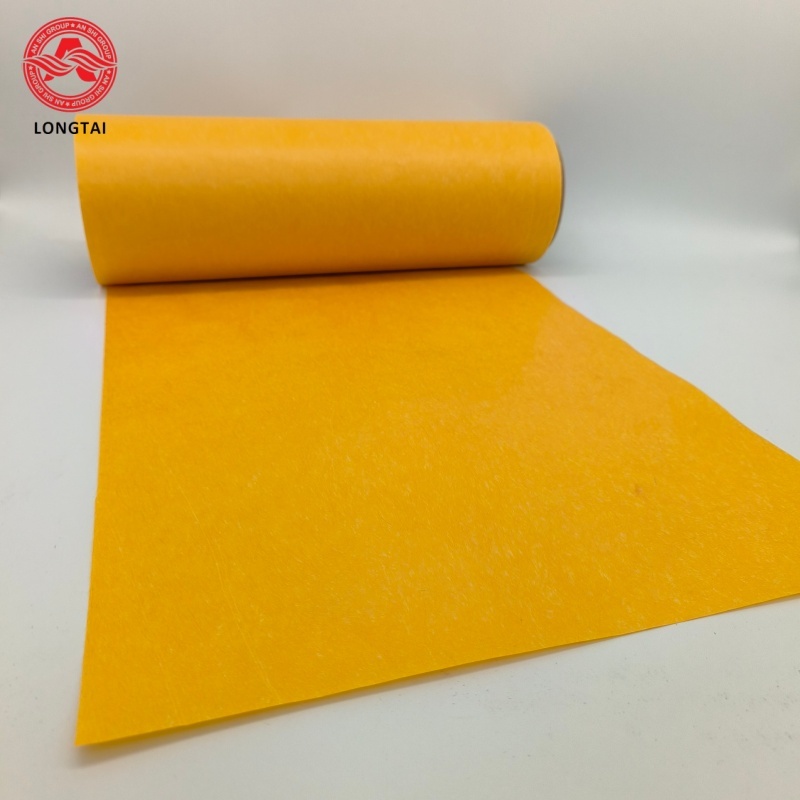

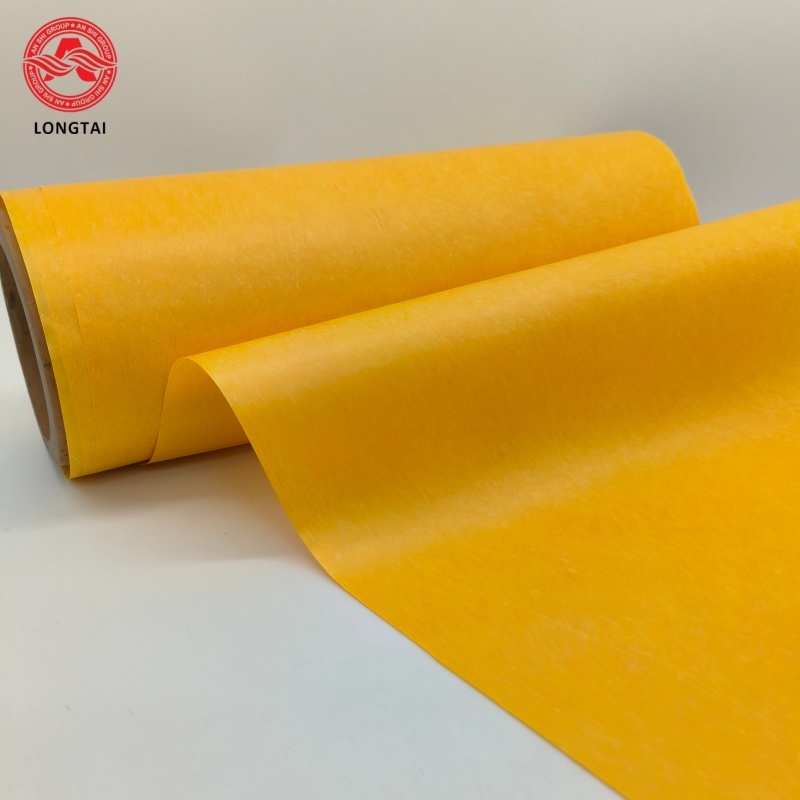

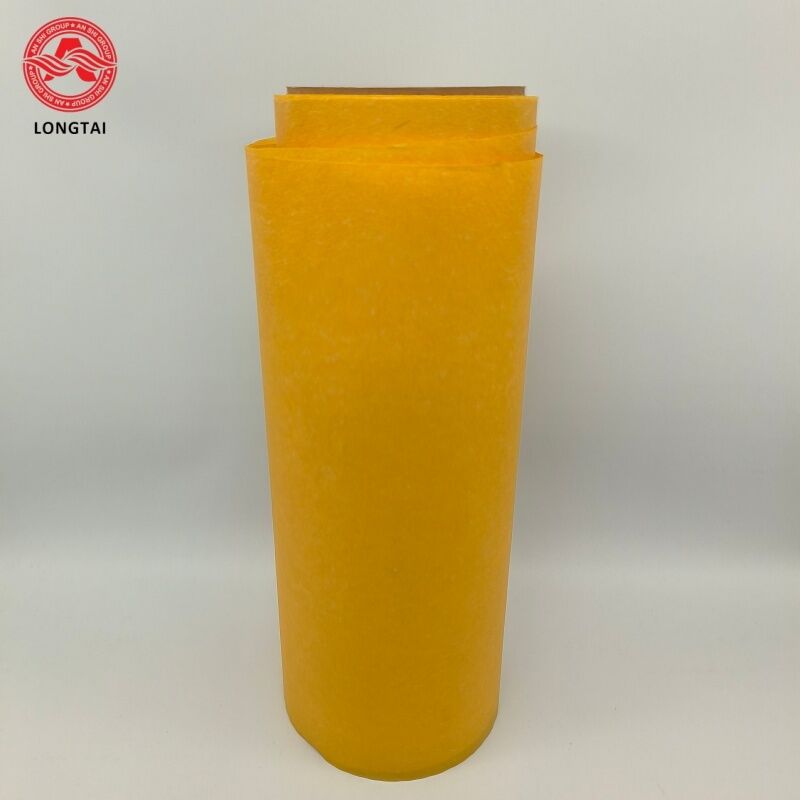

280°C hittebestendig polyimidepapier, betrouwbare isolatie tussen fasen en tussen beurten voor motorstator

Dit hoogwaardige polyimide-isolatiepapier is speciaal ontwikkeld voor het wikkelen van droge en met olie ondergedompelde hoogtemperatuur transformatoren.Ondersteunt langdurig continu gebruik bij 210 tot 280°C, die de grenswaarde van de warmtebestandheid van conventionele isolatiematerialen van klasse H (180°C) ver overschrijdt, en die is ingedeeld als een substraat van klasse C met een zeer hoge warmtebestandheid.

Het is vervaardigd met hoogzuivere poly-imide vezelvormende technologie en combineert superieure elektrische isolatie, mechanische sterkte en thermische stabiliteit.Het overwint de gebreken van traditioneel aramidpapier zoals dielectrische verzwakking, dimensionale krimp en slechte olieverouderingsweerstand bij hoge temperaturen, die perfect aansluiten bij de isolatiebehoeften van hotspotzones in high-end transformatoren.

• Diktebereik: 0,06 mm ~ 0,3 mm, op maat gesneden breedte beschikbaar
• Dielectrische sterkte: ≥ 15 kV, stabiele isolatieprestaties bij continue hoge temperatuur
• Mechanische eigenschappen: lengtevastheid ≥ 160 MPa, scheursterkte > 4 kN/m, flexibel voor automatische wikkeling zonder scheuren
• Thermische duurzaamheid: langdurige gebruikstemperatuur 210°C~280°C, geen verzachting, krimp of toxische vluchtigheid onder aanhoudende hoge hitte
• Chemische weerstand: Inert tegen transformatorisolatieolie, impregnerende lak, zure en alkalische oplosmiddelen, geen verpulvering of afbraak na lange onderdompeling

• Ultra-hoge hittebestendigheid: stabiel langdurig gebruik bij 210°C, bestand tegen onmiddellijke oververhitting tijdens overbelasting van de transformator, waardoor de levensduur van de apparatuur sterk wordt verlengd
• Betrouwbare dielektrische prestaties: lichte breukspanningsdaling bij hoge temperatuur, hoge frequentie en olieonderdompeling, beperking van ruimtelijke ladingophoping en gedeeltelijke ontlading
• Uitstekende mechanische taaiheid: hoge trek- en scheurvastheid, goede flexibiliteit voor spoelverpakking en tussenlaagvoering zonder schade
• Lage thermische krimp: stabiele afmeting onder een breed temperatuurbereik, geen vervorming na langdurige werking bij hoge temperaturen om de isolatie van de wikkeling te beveiligen
• Vlamvertrager en milieuvriendelijk: zelfblussend, halogeenvrij en geen schadelijke gasemissies bij hoge temperatuur, in overeenstemming met de brandveiligheidsnormen voor droge transformatoren

Polyimide-isolatiepapier dient als flexibele insulatie van de binnenste gleuf, isolatie tussen de beurt en separator tussen de fasen voor statoren.

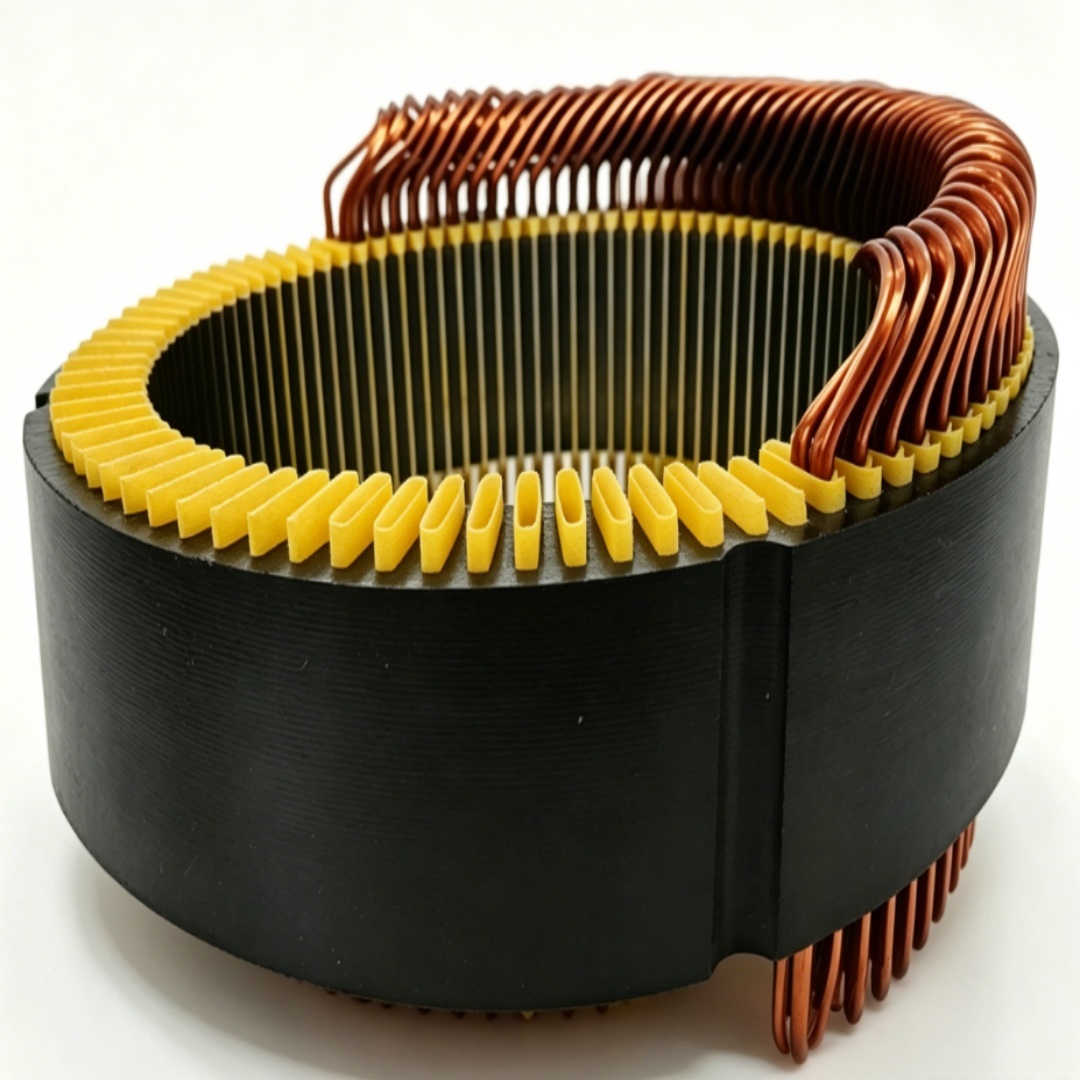

Het fungeert als de primaire grondisolatie tussen de wikkelgeleiders en de statorkern (het off-wit gevormde isolatiecomponent dat wordt getoond in uw haarspeld vlakke draadstator).

1. Slotisolatie (kerntoepassing)

   Gelijnd tussen de binnenwand van de siliciumstaalstatorkern en de koperen wikkels, isoleert het elektrisch geleidende kernlaminaat van de wikkeling geleiders om grondonderbreking kortsluitingen te voorkomen.De flexibele eigenschap maakt het mogelijk om perfect te voldoen aan de onregelmatige contour van statorslots, waardoor het een onmisbaar materiaal is voor haarspeldplatdraadmotoren.

2. Isolatie tussen fasen

   In het midden van driefasige koperen wikkels geplaatst om kortsluiting tussen geleiders van verschillende elektrische fasen te voorkomen.

3. End Liner Kussen

   Een flexibele buffermat die aan de onderkant van de wikkels wordt geplaatst om trillingen te absorberen en te voorkomen dat de scherpe randen van koperdraad krassen en de isolatiefilm van het draadglazuur beschadigen.

Kernfunctie: Flexible conformal isolatie barrière om geleidende circuits te isoleren, afgestemd op smalle, buigbare slotholtes.
