Productomschrijving
XLPE-isolatiecompound voor 10kv-crosslinking-polyethyleenkabel-isolatielaag
Productbeschrijving:
XLPE is een ander materiaal dat als isolatiemateriaal wordt gebruikt.
XLPE kan worden gebruikt op lage- tot hoge-spanningskabels, omdat het betere eigenschappen heeft dan andere isolatiematerialen zoals PVC.
Het biedt een hoge treksterkte, slagvastheid, isolatie en smelt niet bij hoge temperaturen.
XLPE-isolatie biedt een hoge waterbomenbestandheid, waardoor deze isolatie geschikt is voor LT- en HT-kabels.
Gekoppeld polyethyleen voor laagspanningskabels XLPE-LV
Jiangxi Anan biedt verschillende producten met de beste verwerking en testen en omgevingshardende eigenschappen. onze XLPE is een zoutzuur kruisverbindbare natuurlijke verbinding ontworpen voor laagspanningsstroomkabels.Het basismateriaal in combinatie met de katalysator Masterbatch zal het vocht opgenomen kruisverbinding reactie versnellenHet systeem is zeer actief en sluit snel aan in de sauna of in warm water.

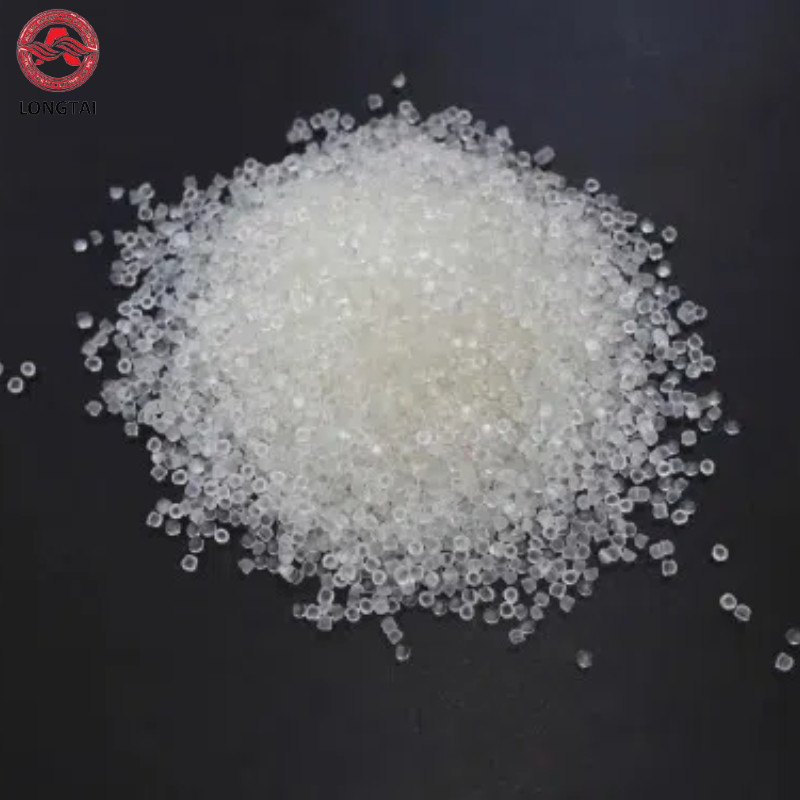

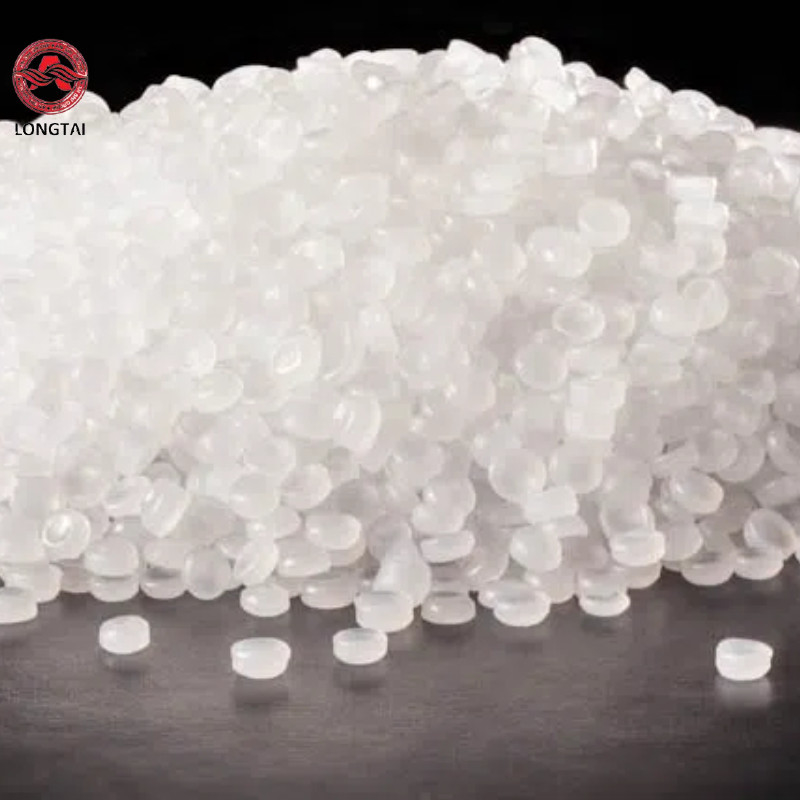

Productshow
Toepassing
Specificatie:
Polyethyleen XLPE met een peroxide-verbinding
| Producten |
Toepassing |
| XLPE-verbinding tot 10 KV |
Isolatie voor XLPE-kabels tot 10 KV |
| XLPE-verbinding tot 35 KV |
Isolatie voor XLPE-kabels tot 35 KV |
Technisch gegevensblad
|
Artikel 2
|
Eenheid
|
tot en met 10 kV |
tot 35 kV |
| Standaardwaarde |
Typische waarde |
Standaardwaarde |
Typische waarde |
| Dichtheid |
g/cm3 |
0.92±0.02 |
0.913 |
0.92±0.02 |
0.915 |
| Treksterkte |
MPa |
≥ 17 |
18.3 |
≥ 17 |
19.5 |
| Verlenging doorbreken |
% |
≥ 500 |
598 |
≥ 500 |
605 |
| Test op warmte Verlenging onder belasting ((200°C0,2MPa15min) |
% |
≤ 80 |
55 |
≤ 80 |
58 |
| Test op warmte Permanente vervorming ((200°C0,2MPa15min) |
% |
≤ 5 |
3 |
≤ 5 |
2 |
| Verschillen in treksterkte na veroudering |
% |
± 20%
|
7 |
± 20%
|
11 |
| Verandering van breukverlenging na veroudering |
% |
-9 |
-14 |
| Gelgehalte |
% |
≥ 80 |
84 |
≥ 80 |
86 |
| Gebrek aan breekbaarheid bij lage temperatuur ((-76°C) |
Een stuk. |
≤ 15/30 |
0/30 |
≤ 15/30 |
0/30 |
| Dielectrische constante ((20°C50Hz) |
/ |
≤ 2.35 |
2.25 |
≤ 2.35 |
2.15 |
| Volumeweerstand @ 20°C |
O.m. |
≥1*10^14 |
1 maal 10^15 |
≥1*10^14 |
6*10^14 |
| Dielectrische sterkte @ 20°C |
MV/mm |
≥ 30 |
40 |
≥ 30 |
42 |
Verwerking:
het wordt aanbevolen om een conventionele extruder te gebruiken (drie-laag co-extrusie, lengte-diameterverhouding van 20:1 tot 30:1) en andere apparatuur moet naargelang de situatie worden aangepast.
| Zone |
Voedingssectie |
Compressie-sectie |
Afdeling homogenisatie |
Voorbeeldsectie |
| Temperatuurbereik oC |
95 tot 100 |
105-110 |
110 tot en met 115 |
115-120 |
Bovenstaande temperatuur is slechts ter referentie. Het wordt aanbevolen dat de klant zich aanpast aan de stroom op het moment van extruderen.de smeltdruk en de feitelijke situatie na de kabel-extrusieDit procesvoorstel is niet bedoeld als voorwaarden voor samenwerking tussen de partijen.
Productiepakket
De kartonnen zijn verzegeld en verpakt, met pallets aan de onderkant van de doos, bekleed met een polyethyleen filmbescherming. Het nettogewicht van elke karton bedraagt 600 kg.
Hoe bestellen:
1Laat me weten welke modellen, specificaties, hoeveelheden, kleuren je wilt bestellen.
2We sturen u de Proforma factuur op basis van uw bestelgegevens.
3. Controleer de PI, alles is in orde, we zullen beginnen met de productie zodra we de betaling deposito of LC ontvangen, dan leveren de goederen op verzoek, originele documenten zullen worden verzonden tegen volledige betaling
Welkom bij Onderzoek!
Uw bericht moet tussen de 20-3.000 tekens bevatten!
